Наповнення буферної ємності ГВП від сонячного колектора

Як управляти наповненням буферної ємності ГВП від сонячного колектора?

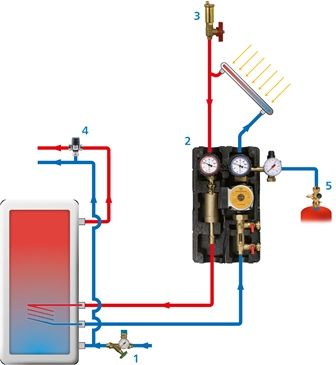

Подача холодної води з мережі до умовної системи на кресленні здійснюється через групу безпеки буферної ємності ГВП (1). Вона захищає буферну ємність від можливого занадто високого тиску у мережі водопостачання, що може пошкодити буферну ємність.Крім того, група оснащена зворотним і запірним клапанами.

Теплоносій, що знаходиться в трубопроводах, які з'єднують сонячний колектор із теплообмінником буферної ємності, перекачується через двотрубну насосну групу PrimoSol (2). Теплоносій забирає тепло від сонячного колектора, а потім передає його в буферну ємність, нагріваючи воду.

Насосна група PrimoSol оснащена з'єднанням із запобіжним клапаном та манометром для розширювального баку.

Сам розширювальний бак підключається до системи за допомогою клапана для підключення розширювальних баків з кришкою та пломбою (5). Клапан для підключення розширювальних баків також оснащений зливним і запірним клапаном, що дозволяє послідовно знижувати тиск у розширювальному баку та відключати його від системи, без зливу всього теплоносія.

Сонячна насосна група PrimoSol також оснащена кульовими кранами з термометрами для контролю температури теплоносія, витратоміром для контролю та регулювання потоку, а також клапанами для наповнення та зливу системи, які встановлені після витратоміру і запобігають, таким чином, його пошкодженню. Вся насосна група розміщена у теплоізоляції та обладнана насосом Grundfos, що живиться від мережі змінного струму 230 В AC.

Система також обладнана автоматичним сонячним розповітрювачем з кульовим краном (3).

Розповітрювач повинен бути розташований у найвищій точці системи, щоб вона могла ефективно видаляти повітря та інші гази під час наповнення. Кульовий кран дозволяє замінити розповітрювач без зливу системи. Він повинен бути закритий під час нормальної роботи системи.

З боку ГВП встановлений термостатичний клапан ATM (4), на якому можна встановити максимальну температуру, яку може мати вода, що подається з буферної ємності. Клапан знижує температуру гарячої води до встановленого безпечного рівня. Клапан також має функцію "без опіків", яка закриває подачу гарячої води за відсутності холодної води в системі.

У сонячні дні ви можете накопичувати більшу кількість гарячої води.

Термостатичний змішувальний клапан, незважаючи на дуже високу температуру в буферній ємності, підтримуватиме необхідну температуру подачі в систему гарячої води захищаючи користувачів від опіків.
