Правильний вибір змішувального модуля для водяної теплої підлоги
Вибираючи змішувальний модуль для водяної теплої підлоги, слід розібратися, чи вибирати модуль з встановленим термостатичним змішувальним клапаном або поворотним змішувальним клапаном.

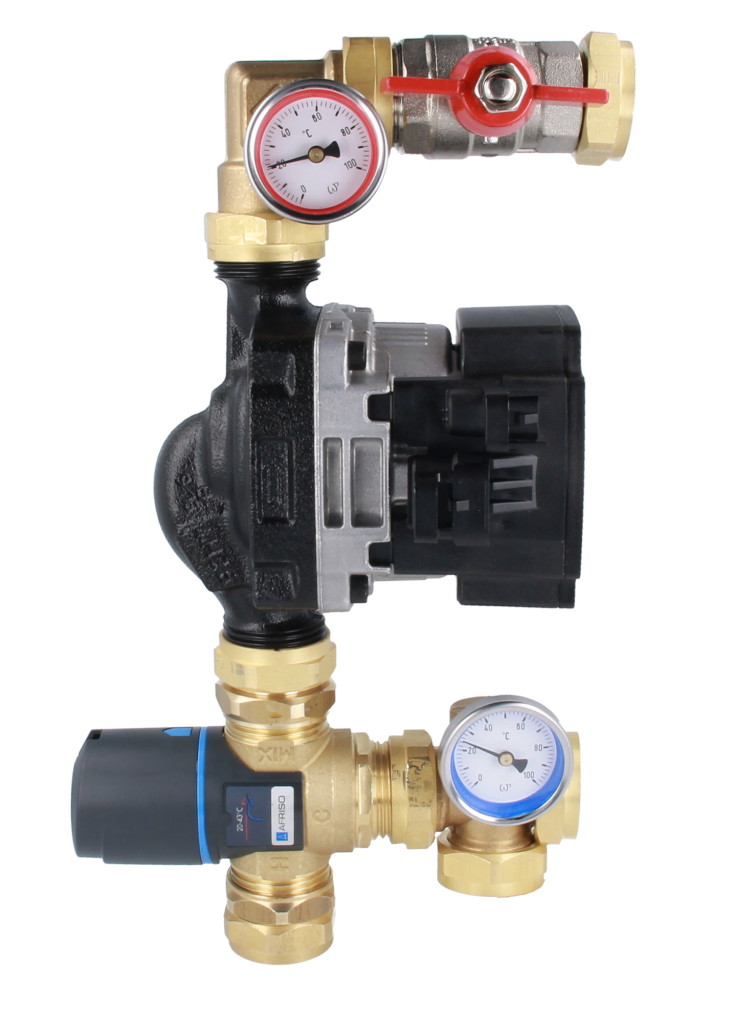

Мал. 1. Змішувальний модуль BTU для підлогового опалення з термостатичним клапаном ATM
У таблиці 1 представлені основні відмінності між термостатичним змішувальним клапаном ATM в змішувальному модулі BTU, і поворотним змішувальним клапаном ARV ProClick в змішувальному модулі BRU.
Модуль на основі термостатичного клапана, безперечно, є більш дешевим рішенням, через відсутність необхідності встановлення приводу та підключення його до регулятора.
Однак цей варіант, безумовно, має більше шансів на несправність через низьку якість теплоносія.
Поворотний змішувальний клапан не настільки чутливий до поганої якості води в котлі.
Однак потрібно встановити привід на клапан і підключити його до регулятора, що, безумовно, є більш дорогим рішенням, але це дає можливість автоматизувати процес налаштування температури подачі залежно від зовнішньої температури.

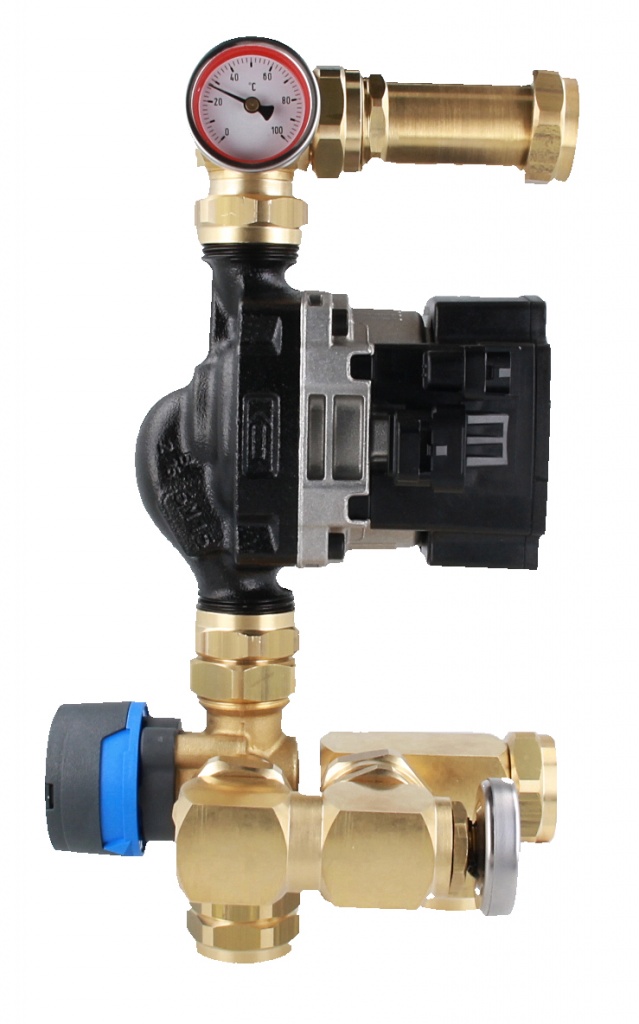

Мал. 2. Змішувальний модуль BRU для підлогового опалення з поворотним клапаном ARV ProClick
Якщо замовник вибирає між двома рішеннями, він скоріше вибере модуль на основі поворотного змішувального клапана.
Різниця в цінах між цими рішеннями не така велика, якщо дивитися на вартість всієї інвестиції, і дає більшу гарантію надійної роботи протягом багатьох років.
Табл. 1. Відмінності між термостатичним змішувальним клапаном ATM в модулі BTU, і поворотним змішувальним клапаном ARV ProClick в модулі BRU.
Модуль BTU | Модуль BRU |
Термостатичний змішувальний клапан ATM 20-43°C Kvs 2,5 м3/год | Поворотний змішувальний клапан ARV ProClick Kvs 6,3 м3/год |
Клапан можна використовувати для підлогових монтажних труб довжиною лише до 700 пог.м | Клапан може використовуватися для підлогових монтажних труб довжиною до 1800 пог.м |
Точна температура подачі встановлюється на ручці клапана | Для того, щоб встановити точну температуру подачі, змонтуйте на клапані електропривід і підключіть його до регулятора |
Для налаштування температури після клапану потрібно регулювати ручку клапану | Температура може встановлюватися автоматично і змінюватися залежно від зовнішньої або внутрішньої температури |
Термостатичні клапани дуже чутливі до поганої якості теплоносія (жорсткість води, забруднення тощо) | Поворотні змішувальні клапани завдяки своїй конструкції не настільки чутливі до поганої якості води. Більш тривалий термін служби. |
Температура на клапані може бути встановлена в межах 20-43°C | Після підключення електропривода і регулятора можна встановити будь-яку температуру від 0°C до 90°C. Пам’ятайте, що не можна подавати на систему теплої підлоги вище 50°C |
