Запобіжні клапани призначені для захисту систем опалення та гарячого водопостачання від перевищення тиску.

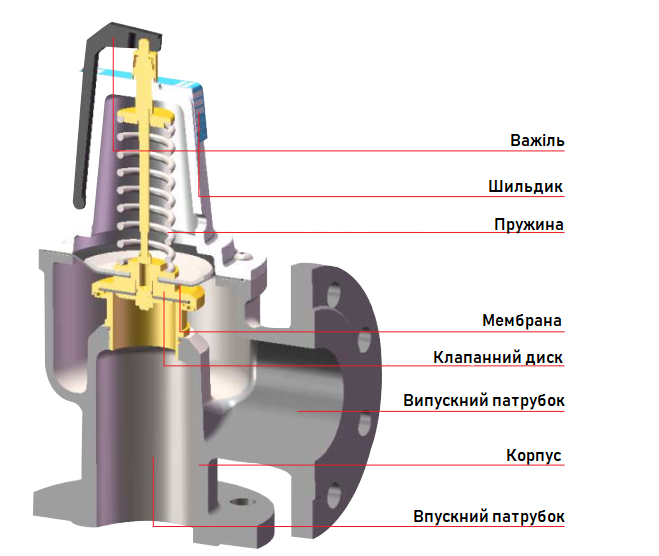

Принцип роботи: перевищення тиску настройки викликає стиснення пружини і відкриття скидного отвору зі скиданням робочого середовища через вихідний патрубок.
• Виконання: фланцеве
• Матеріал: чавун
• Тиск відкриття: 1,5 бар
• Максимальний робочий тиск, Pmax: 10 бар
• Максимальна робоча температура, Tmax: 120 ° C
Монтаж - Даний клапан встановлюється у верхній точці котла або на подаючому трубопроводі або поблизу котла. Між котлом і клапоном не повинно бути запірної арматури. До запобіжних клапанів повинен бути забезпечений вільний доступ. Підвідний трубопровід запобіжного клапана повинен мати умовний прохід не менше, ніж умовний діаметр запобіжного клапана. Запобіжні клапани поставляються заводом-виготовлювачем з чітко відрегульованим тиском спрацьовування. Стрілка на корпусі клапана показує напрямок від входу до виходу потоку.
Перед монтажем запобіжного клапана в трубопровід необхідно:
1. Продути підвідний трубопровід, усунути всі забруднення з трубопроводу;
2. Ретельно вичистити внутрішній простір клапана, особливо вхідний канал;
3. При монтажі і в разі фарбування необхідно захистити клапан від проникнення нечистот, фарби і сторонніх предметів, а також від пошкодження.

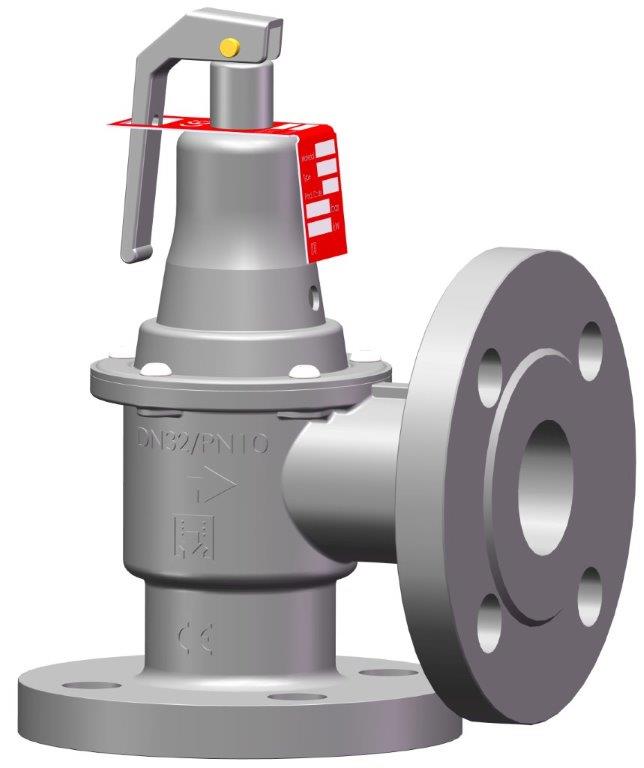

65150 Запобіжний клапан F DN65x80 1,5 бар
Арт. 65150
Характеристики
Артикул
65150
Тип/модель
KG-FF
Розмір
DN65x80
Всі характеристики
33 813 грн.
Опис
Характеристики
| Артикул | 65150 |
| Тип/модель | KG-FF |
| Розмір | DN65x80 |
| Робочий тиск | 1,5 бар |
| Максимальний тиск | 10 бар |
| Максимальна температура | 120°C |
| Потужність (max) | 1525 кВт |
| Матеріал | Чавун |
| Середовище застосування | Запобіжні клапани використовуються в системах центрального опалення і системах водопостачання, де вони служать для захисту систем від перевищення тиску вище задоного. |
| Тип з'єднання | Фланцеве |
| Принцип роботи | Перевищення тиску настройки викликає стиснення пружини і відкриття скидного отвору зі скиданням робочого середовища через вихідний патрубок. |
| Експлуатація | Допускається використовувати теплоносій з вмістом гліколю ≤50%. |
| Безпека у використанні | Під час роботи запобіжний клапан може сильно нагріватися, дотик до нього може призвести до опіків. |
